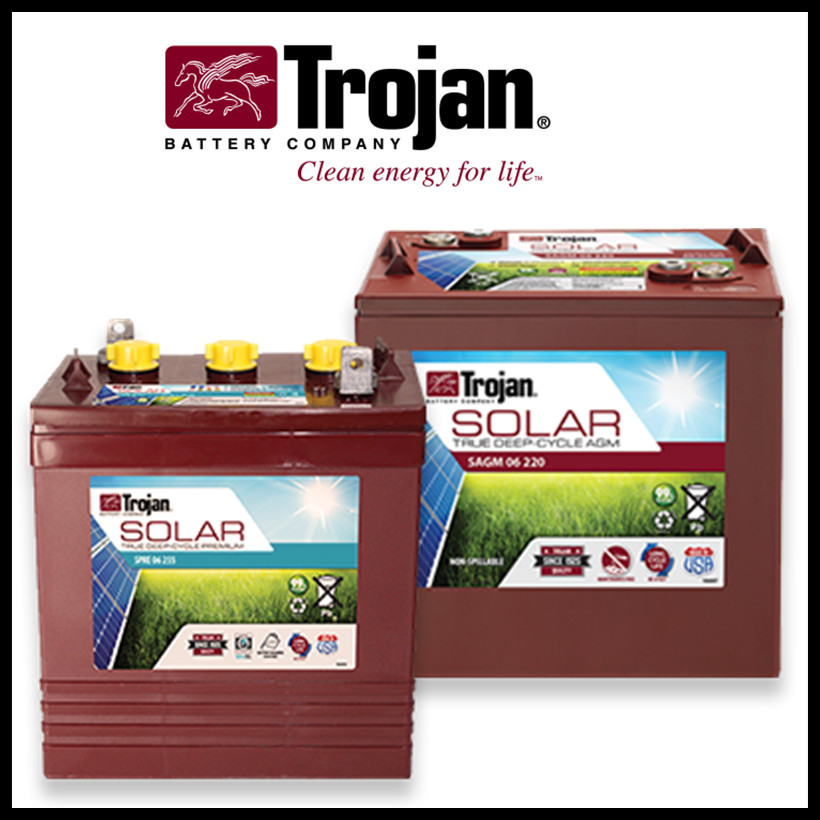

TROJAN蓄电池介绍及才充电器原理

TROJAN蓄电池介绍及才充电器原理

太阳能蓄电池是'蓄电池’在太阳能光伏发电中的应用，目前采用的有铅酸免维护蓄电池、普通铅酸蓄电池,胶体蓄电池和碱性镍镉蓄电池四种。 国内目前被广泛使用的太阳能蓄电池主要是：铅酸免维护蓄电池和胶体蓄电池,这两类蓄电池，因为其固有的“免”维护特性及对环境较少污染的特点,很适合用于性能可靠的太阳能电源系统,特别是无人值守的工作站。

普通铅酸蓄电池由于需要经常维护及其环境污染较大,所以主要适于有维护能力或低档场合使用。
碱性镍镉蓄电池虽然有较好的低温、过充、过放性能,但由于其价格较高,仅适用于较为特殊的场合。
随着太阳能光伏发电系统的广泛使用,作为与其配套的蓄电池也越来越受到人们的关注。

太阳能蓄电池应该具备以下特性

1 比较好的深循环能力，有着很好的过充和过放能力。
2 长寿命，特殊的工艺设计和胶体电解质保证的长寿命电池。
3 适用不同的环境要求，如高海拔，高温，低温等不同的条件下都能正常使用的电池。
太阳能蓄电池的工作原理

白天太阳光照射到太阳能组件上，使太阳能电池组件产生一定幅度的直流电压，把光能转换为电能，再传送给智能控制器，经过智能控制器的过充保护，将太阳能组件传来的电能输送给蓄电池进行储存；而储存就需要有蓄电池，所谓蓄电池即是贮存化学能量，于必要时放出电能的一种电气化学设备引。
构成铅蓄电池之主要成份如下：
阳极板 ( 过氧化铅 . PbO2 )---> 活性物质
阴极板 ( 海绵状铅 .Pb) ---> 活性物质
电解液 ( 稀硫酸 ) ---> 硫酸 ( H2SO4) + 水 ( H2O)
电池外壳
隔离板
其它 ( 液口栓 . 盖子等 )

密封式铅酸电池内部有很大的能量损耗，这是个严重问题。在某些情况下，在几个星期内没有通过涓流充电电流，就可能引起电池完全失去充电能力。本文介绍的电路可以防止这种情况的发生。2组3V的太阳能电池板分别连接了二极管，当它们不产生电能时被二级管旁路，它们要供电MAX762升压变换器lCl。762是MAX761（1 2V输出）系列的15V输出型，在这里用于将6V提升到1 5V。C1和C2是去藕电容，抑制开关型稳压电源lC产生的高低频杂散干扰成分。采用肖特基二极管D3，能量以磁场的形式存贮在电感L1中。用内部的开关信号将IC1的脚7开路过，所贮存的能量就转换为该电路的1 5V输出。MAX762脚8的V+（sense）输入用去保持输出电压在15V。C4和C5滤波使输出电压的纹波尽可能小。发光二极管D4和按钮开关S1让你去检查是否有15V输出电压oD5和D6将1 5.V电压降到大约13.6V，这是密封铅酸电池通常标定的涓流充电电压。这和IC最大的内部限定的120mA输出电流很好的相配合。
