动态UPS不同于静态UPS供电方式下的工作原理和系统配置，集油机、UPS、蓄电池三者功能为一体，简化了系统结构，在市电供电情况下，对电能的输入输出不作任何变换，无电力电子组件，而是通过扼流圈和发电机线圈共同发挥有源双向滤波的作用，吸收无功，过滤谐波，达到高功率因数、高效率、低谐波失真的电源质量。当市电故障时，通过飞轮储能、发电机的旋转和柴油机的迅速起动带载，实现负载供电的无缝切换和长时间后备保障，并实现同样高品质的供电。

动态UPS按照工作方式，有四种方式，分别为：

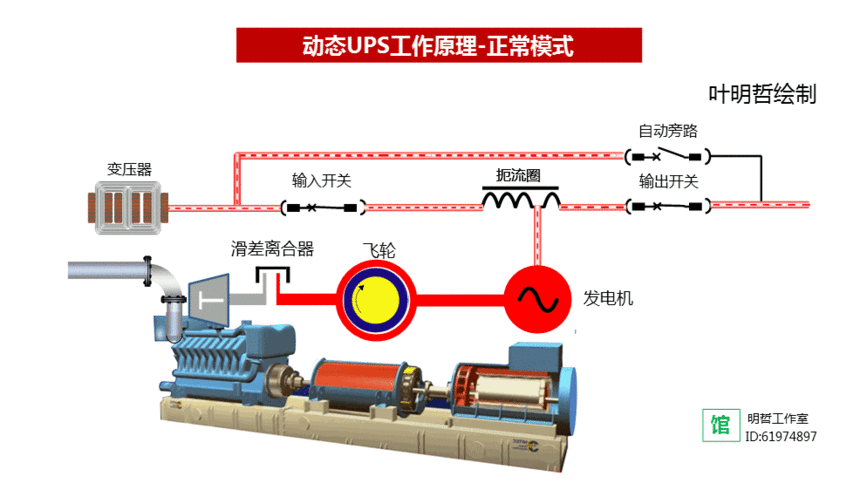

1、正常模式

这种模式下，采用市电供电，UPS对电能的输入输出不作任何变换，只是通过扼流圈和发电机线圈共同发挥有源双向滤波的作用，可以吸收或者输出无功，过滤谐波，如图1。

图1 正常模式

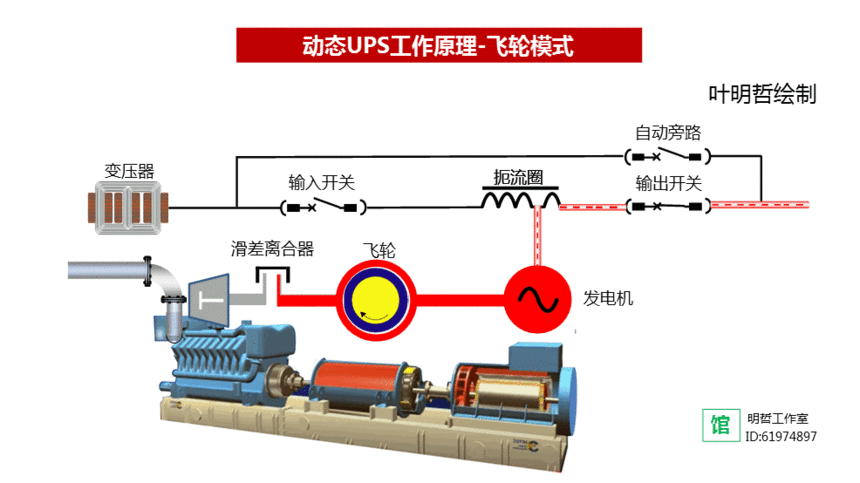

2、飞轮模式

        当市电故障或者中断时，通过飞轮储能系统的释能，继续保持发电机的旋转并输出能量，实现负载的持续供电，如图2所示。

图2 飞轮释能模式

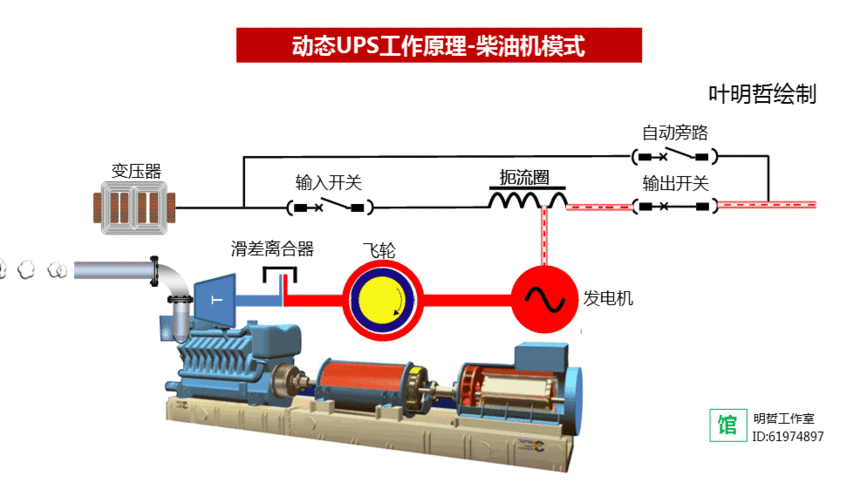

3、柴油机模式

        当系统检测到市电停电或者故障后，在飞轮释能的同时，迅速启动柴油机并通过滑差离合器快速带动飞轮旋转，保持发电机的带载输出，实现负载供电的无缝切换和长时间后备保障，如图3所示。

图3 柴油发电机模式

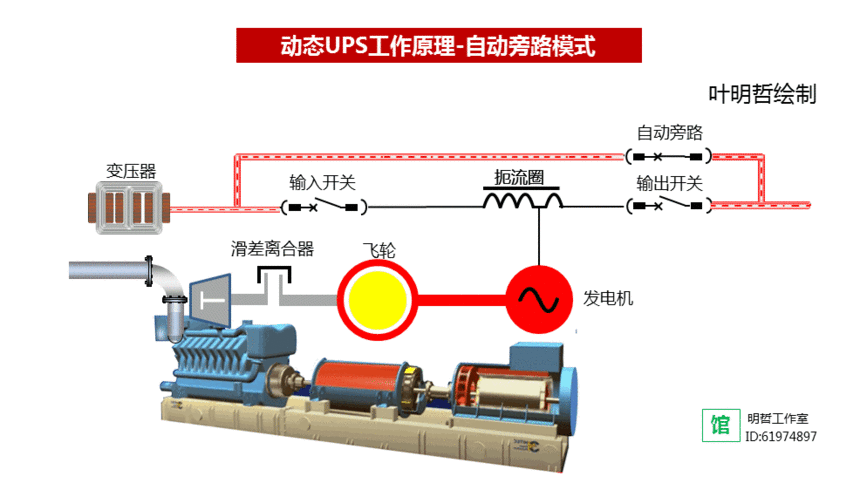

 4、旁路模式

        让动态UPS需要检修或者维护时，可以合上旁路开关，让市电直接对负载进行供电，再断开UPS输入开关和输出开关后，就可以让动态UPS脱落系统，如图4所示。

图4 柴油发电机模式

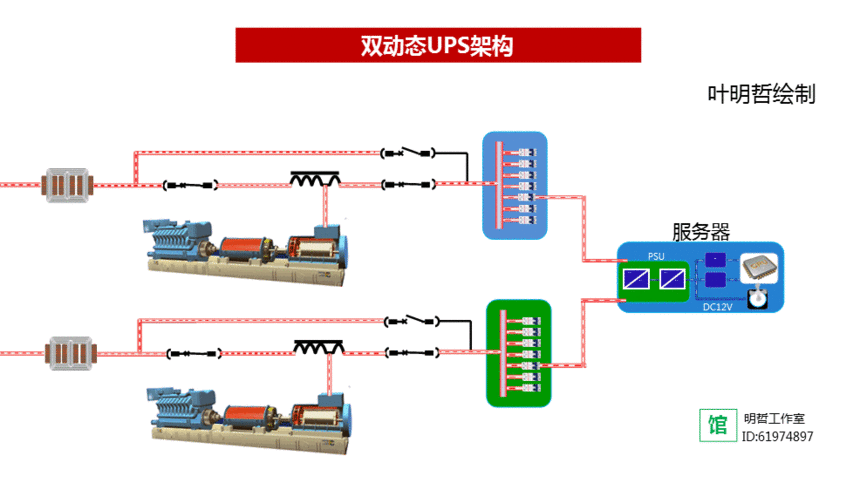

5、动态UPS 2N架构设计

        动态UPS可以采用2N架构，如图5所示，也可以和多台静态UPS组合，组成动—静组成的2N架构。

  图5 动态UPS 2N架构
