TROJAN蓄电池充电放电测试仪使用方法

电池放电

（1） 电池放电设置

在主菜单中，通过↑/↓方向键移动光标选中电池放电选项后，按【确认】键进入电池放电功能选择界面，界面如下：

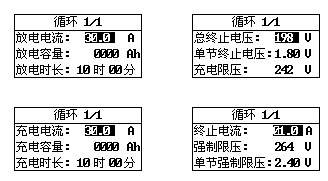

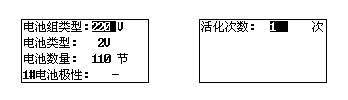

在电池放电参数设置界面中，通过↑/↓方向键选择要设置的项目，通过←/→方向键修改被选择的项目。电池放电要设置的参数共有电池组类型、电池类型、电池数量、放电电流、总终止电压、单节终止电压、放电容量、放电时间、电池极性。其中，电池类型有2V、4V、6V、12V四种选择。电池数量被测电池组实际电池个数（当不用无线采集盒监测单节电池时，电池数量设为0即可）。放电电流是设定电池放电工作电流（设置范围0-30A）。终止电压是电池组电压终止值。单节终止电压是电池组中个单节电池电压的终止值（这两个终止电压设置一般是电池标称电压的0.9倍）。放电容量是电池组可放出容量的终止值。放电时间是本次放电时间长度。

当设置完放电参数后，按确认键弹出一个确认对话框。界面如下：

再次按下确认键，就会进入放电状态，按返回键则退回到参数设置界面。如果放电仪内部存储空间不够，

则会弹出 “存储空间不够，是否删除数据？”的对话框，界面如下：

如果用户需要保存放电数据，则按返回键退出，在数据管理中把存储记录转存到U盘中，在删除数据即可！如果不需要保存数据，则直接按确认键，系统自动删除完数据后进入到放电状态。

（2） 电池放电过程

完成放电设置并按【确认】键执行后，进入准备放电状态指示界面，界面如下：

进入到放电界面后，放电仪1分钟后才会开始放电，主要是为了在放电前先测量各电池电压，以便让测试人员了解这组电池的状况。放电结束后也会在多测1分钟，以便了解各电池电压恢复状况。

在电池放电界面中，电池容量是已放出的电池组的容量，电压是电池组总电压，电流是实际放电电流，最低电池电压是指在放电过程中电压最低的电池，第16号电池的电压最低，为1.9V。

在此界面下，按下↓方向键可以查看各单体电池电压的数据。界面如下：

按↑/↓方向键，可以查看其他各电池的电压。当查看到所有电池电压数据，在按↓方向键则会显示所有电池电压中最低的6个电池电压的数据极其电池号，界面如下：

按↑/↓方向键，可以查看放电设置的参数。当查看到6个电池电压的数据极其电池号后，再按↓方向键则会显示设置的参数，界面如下：

在放电过程中，按↑/↓方向键来切换这些界面显示。

放电过程中，如果有分机在放电过程中出现故障会给出提醒，例如1号机故障，就会出现如下界面：

选择正确的备用分机号和故障分机号，按确定键就可以在放电过程中更换分机。

电池充电

（1）电池充电设置

在主菜单中，通过↑/↓方向键移动光标选中电池充电选项后，按【确认】键进入电池充电功能选择界面，界面如下：

在电池充电参数设置界面中，通过↑/↓方向键选择要设置的项目，通过←/→方向键修改被选择的项目。电池放电要设置的参数共有电池组类型、电池类型、电池数量、充电电流、充电电压、终止电流、充电容量、充电时长、总电压高限、单节电压高限、电池极性。其中，电池类型有2V、4V、6V、12V四种选择。电池数量被测电池组实际电池个数（当不用无线采集盒监测单节电池时，电池数量设为0即可）。充电电流是设定电池充电工作电流（设置范围0-30A）。单节电压高限是电池组中个单节电池电压的终止值（单节电压高限设置一般是电池标称电压的1.1倍）。充电时间是本次充电时间长度。

当设置完充电参数后，按确认键弹出一个确认对话框。界面如下：

再次按下确认键，就会进入充电状态，按返回键则退回到参数设置界面。

（2） 电池充电过程

完成放电设置并按【确认】键执行后，进入准备充电状态指示界面，界面如下：

在充电准备中返回界面里，按【确认】键，返回上一级菜单，按【取消】键，进入充电状态。

进入开始充电状态指示界面：

进入到充电界面后，设备1分钟后才会开始充电，主要是为了在充电前先测量各电池电压，以便让测试人员了解这组电池的状况。充电结束后也会在多测1分钟，以便了解各电池电压恢复状况。

在电池充电界面中，电池容量是已充电的电池组的容量，电压是电池组总电压，电流是实际充电电流，最高电池是指在充电过程中电压最高的电池，第001号电池的电压最高，为1.999V。

在此界面下，按下↓方向键可以查看各单体电池电压的数据。界面如下：

在充电过程中，按↑/↓方向键来切换这些界面显示此时，按任意键返回，重新连接。
