TROJAN蓄电池活化仪软件操作方法

TROJAN蓄电池活化仪软件操作方法

设备是针对蓄电池电压为2V、6V或12V，因极板硫化结晶造成容量落后的阀控式铅酸蓄电池（以下简称蓄电池）进行活化的专用设备。具有对蓄电池进行“活化”及“核对放电”、“自动充电”等功能。

该设备采用当前先进的测试技术原理，在新技术、新器件、新材料、新工艺的研究应用上取得了一系列突破，可以针对不同落后蓄电池的实际情况进行核对放电试验，三阶段自动充电，或设置多个循环周期对蓄电池作多次循环充放电，使蓄电池极板失效的活性物质再次活化，提升落后蓄电池的容量。同时配备PC机应用软件，把采集的数据上传至计算机，以便进行各种分析。

该仪器功率大，体积小，重量轻，上位机数据管理软件功能齐全；友好、人性化的人机交互界面，大大减少了蓄电池日常测试维护的工作量，是蓄电池维护工作的最佳助手。

主要功能特点

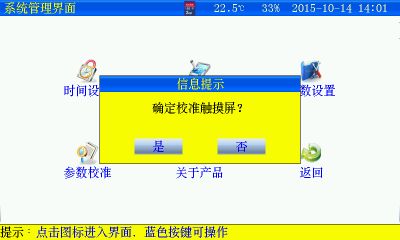

l 仪器采用触摸屏操作，直接使用触摸笔或者手指即可操作界面。

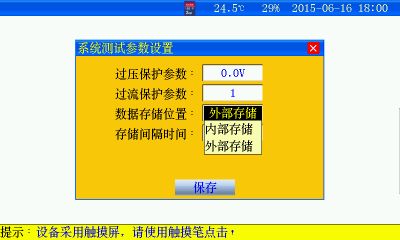

l 存储数据方式有内部存储和外部SD卡存储方式，自行选择。

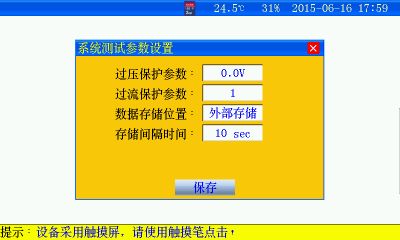

l 具有过压、过流、过热等保护功能。

活化功能：在蓄电池处于离线状态下，可以对单节蓄电池进行活化。活化前设置好活化循环次数，单次活化充放电时间，保护电压等参数，仪器便自动执行活化功能；并实时显示蓄电池电压、充/放电电流、充入/放出容量、充/放电时间等数据；预设的活化循环执行完毕或人为终 止操作均可停止活化过程。

l 放电功能：在蓄电池处于离线状态下利用智能假负载进行恒流核对放电，设定好“放电电流”、“放电时间”、“放电容量”、“终止电压”等参数，仪器便自动执行放电功能，并实时显示出放电电流、蓄电池已放容量、蓄电池电压、放电时间等数据；当蓄电池达到预设的终止放电条件或人为终止操作均可停止放电测试。

l 充电功能：在蓄电池处于在线浮充或离线状态下，可对蓄电池进行自动充电，设定好“充电电流”、“充电时间”、“终止电压”等参数，仪器便自动执行充电功能，并实时显示出充电电流、电池已充入容量、蓄电池电压、充电时间等数据，当蓄电池达到预设的终止充电条件或人为终止操作均可停止充电。

l 内阻快测功能：(选配)在蓄电池组脱离系统后放电，只需1～2分钟便可测出蓄电池的评估容量、内阻等；

l 高亮度彩色屏幕液晶显示器，显示效果清晰优美。

l 上位机数据管理软件功能强大，界面友好，提供数据管理、打印、分析、报表统计、自动生成测试报告等功能。

技术指标

单体电压测量类型

2V/6V/12V

单体电压测量范围

2V:0～3V  6V/12V:0～16V

单体电压分辨率

2V:0.001V    6V/12V:0.001V

电压测试精度

0.5%

充放电电流工作范围

2V:1A～100A  6V:1A～30A  12V:1A～30A

充放电电流控制精度

0.1A

电流测试精度

1%

蓄电池容量核对范围

2V:20Ah～1000Ah

6V:20Ah～300Ah

12V:20Ah～300Ah

工作电压

AC 220±15%

冷却方式

强制风冷

工作环境

温度：0℃～40℃    湿度：20%～80%RH

储藏条件

-20℃～70℃包装储存

显示方式

高亮度大屏幕LCD

外型尺寸(宽× 高×厚)

重    量

11kg

软件安装

运行SD卡上的setup.exe ，用户按照界面提示步骤进行，即可完成数据管理软件的安装。

操作方法

注意事项

请用户严格按照本说明书操作，严禁带电操作或野蛮操作。
