TROJAN蓄电池放电测试仪操作指南

TROJAN蓄电池放电测试仪操作指南

本仪器是针对整组24V（24V系列仪器）、48V（48V系列仪器）、110V（110V系列仪器）、220V（200V系列仪器）、500V（500V系列仪器），单体电池电压为2V、6V或12V的铅酸蓄电池组进行测试的专用仪器。仪器采用当前先进的测试技术原理，在新技术、新器件、新材料、新工艺的研究应用上取得了一系列突破，是根据国家有关测试与维护规程要求所设计，对蓄电池进行性能检测的专业测试仪器。该仪器放电功率大，体积小，重量轻，上位机数据管理软件功能齐全，大大减少了蓄电池日常测试维护的工作量。

开机

测试操作

以下操作说明以FS-220蓄电池放电测试仪为例，具体产品存在细微差异，以实物为准。

1) 在线监测

    在电池组处于放电、均充、浮充状态下对电池进行监测并保存过程测试数据，当时间到后仪器自动停止监测，也可人为停止监测。

测前准备

按下图进行接线，接线应先接与仪器的连线，后接与电池的连线。

测试过程

开机进入主菜单，选择“在线监测”，或按数字“1”进入在线监测设置界面。

图2 在线监测设置

按界面提示输出设置参数，按OK确认。若参数设置错误，发出“笛. 笛. 笛.”的提示音，光标落在错误位置。

参数限制：电池组数1～4组，每组节数（1～240）/组数。

注意：单节排序只是针对显示记录数据，与单体采集接线无关，单体采集接线必须按照接线图正确连接！以下相同。

设置完成并确认接线正确后，按OK进入在线监测。

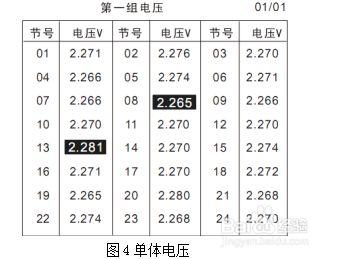

按C可人为终止测试。按▼查看单节电压，按▲查看设置信息。

若达到报警条件，测试仪显示报警原因，并发出“笛…笛.笛.笛.”的提示音，按任意键可关闭提示音。

监测时间到或人为终止测试时，仪器自动显示监测结果。

图5 在线监测结果

按▼查看单节电压，按▲查看设置信息，按C退出。

测试完毕

关闭测试仪电源，拆除接线，拆线时应先拆与电池的连线，后拆与仪器的连线。

在离线状态下对电池组进行放电，或将仪器与用户设备并接对电池组进行放电。放电按设置参数进行并保存过程测试数据，当达到任一终止条件后仪器自动终止放电，也可人为终止放电。

测前准备

按下图进行接线，接线应先接与仪器的连线，后接与电池的连线。用放电电缆将电池组与测试仪并接。

  图6 离线状态放电测试接线示意图            图7 与设备并接状态放电测试接线示意图

测试过程

开机进入主菜单，选择“放电测试”，或直接按数字键“2”进入放电测试设置界面。

按界面提示输出设置参数，按OK确认。若参数设置错误，发出“笛. 笛. 笛.”的提示音，光标落在错误位置。

参数限制：电池组数1～4组，每组节数（1～240）/组数，放电时间2分～99小时59分，放电电流在无外挂负载情况下应不大于仪器的电流规格值。

若用户放电时不需要监测单节电压，只需将终止条件中的单节电压设为0既可。

若用户放电时不需要监测整组电压，只需将终止条件中的整组电压设为0既可。

设置完成，并确认接线正确后打开测试开关，按OK进入放电测试。

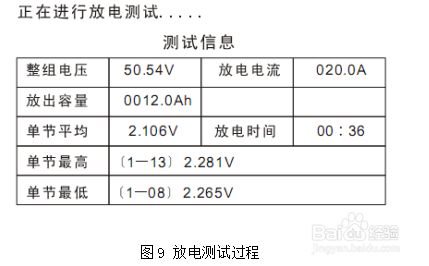

按C可人为终止测试。按▼查看单节电压，按▲查看设置信息。

达到终止条件后，测试仪停止放电，进行散热，此时应关闭测试开关，在散热期间禁止关闭电源，以免造成仪器损坏!

图11放电测试结束等待散热

散热结束后，显示测试结果。

图12放电测试结果

按▼查看单节电压，按▲查看设置信息，按C退出。

测试完毕

关闭测试仪电源，拆除接线，拆线应先拆与电池的连线，后拆与仪器的连线。

容量快测

电池组在离线状态下进行快速容量、内阻测试。

测前准备

按下图进行接线，接线应先接与仪器的连线，后接与电池的连线。用放电电缆将电池组与测试仪并接。当外接负载时按照（右图）连接。

图13a容量快测接线示意图              图13b容量快测接线示意图（接外挂负载）

测试过程

开机进入主菜单，选择“容量快测”，或按数字键“3”进入容量快测设置界面。

图14容量快测设置

按界面提示输出设置参数，按OK确认。若参数设置错误，发出“笛. 笛. 笛.”的提示音，光标落在错误位置。

参数限制：电池组数只能为1组，每组节数1～120节，标称容量在无外挂负载情况下应不大于仪器的容量规格值。

设置完成并确认电池组脱离系统、接线正确后打开测试开关，按OK进入容量快测。当外界负载时，确认电池脱离系统，连接正确后打开测试仪及负载测试开关，按OK进入容量测试，按C可人为终止测试。

图15容量快测过程

当测试结束后，测试仪停止放电，进行散热，此时应关闭测试开关。在散热期间禁止关闭电源，以免造成仪器损坏!

图16放电结束等待散热

散热结束后，显示测试结果。

图17测试结果

按“▼”查看单节信息，按C退出。

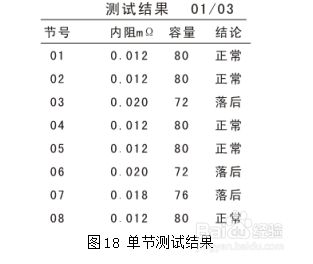

图18 单节测试结果

测试完毕

关闭仪器电源，拆除接线，拆线应先拆与电池的连线，后拆与仪器的连线。

数据管理

数据查询

在主菜单下选择“数据查询”或按数字键“4”进入数据查询子菜单，选择测试类型，按OK进入或按对应的数字键进入查询目录界面。

图1 数据查询目录界面

查询：选择记录按OK查看内容。

图2 在线监测数据查询界面

按▼查看单节电压，按▲查看设置信息，按C返回。

导出：测试数据可通过U盘导出，插入U盘，在数据目录界面下选择按数字键“1”导出选中的1条记录，按数字键“2”导出所有记录，若导出结束或错误，测试仪自动给出相应提示。

图6 数据导出过程

删除：在数据目录界面下按数字键“3”删除选中的1条记录，按数字键“4”删除所有记录，删除完成返回，并发出一声“笛…”的提示音。

注意：操作前请确认测试记录已导出保存！

系统管理

1) 系统查询

在主菜单下选择“系统查询”或按数字键“5”进入系统查询（以FS-220蓄电池放电测试仪为例，具体产品以实物为准）。

                                   图1 系统查询

按C返回。

2) 系统设置

在主菜单下选择“系统设置”或按数字键“6”进入系统设置子菜单。

l 时间设置：

图2 时间设置界面

正确输入日期、时间，按OK确认。

l 无线维护：当用户选配了我公司的单体无线采集模块时，通过此操作设置单体无线采集模块地址。出厂时单体无线采集模块地址已设置好，仅在需更换模块时使用此操作。

图3无线维护界面

只将需设置的一个模块接到电池上，在地址栏输入要设置的地址，光标移至“设置”按OK确认，听到“笛…”的提示音后设置成功；将光标移至“读取”按OK键，地址栏显示该模块的当前地址。

l 出厂设置：执行此操作后仪器将测试设置参数恢复为出厂默认值，并删除所有测试记录。

注意：操作前请确认测试记录已导出保存！
