PRODUCT CENTER
产品中心
|
NEUTONPOWER蓄电池NP1290M 12V9AH应急照明系统电池
收藏

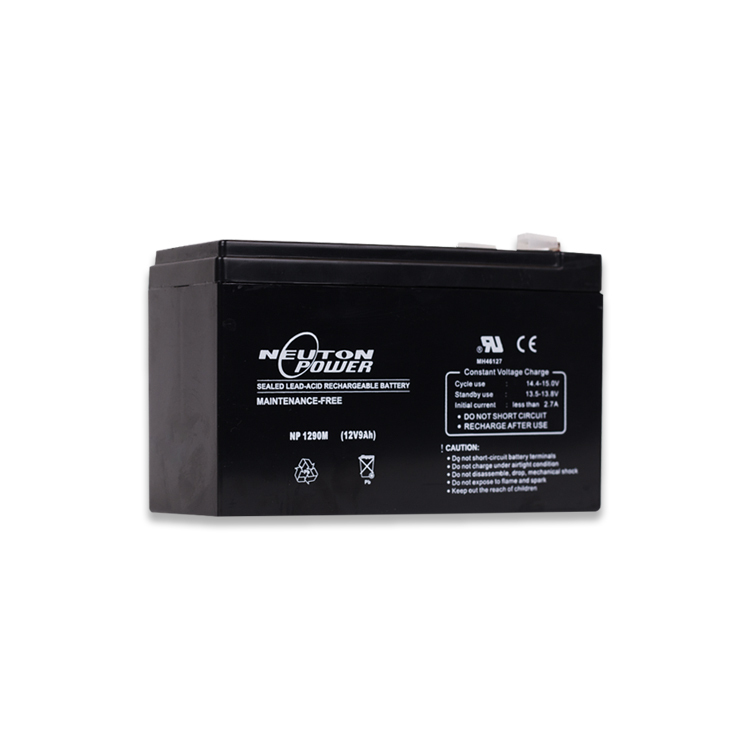

NEUTONPOWER蓄电池NP1290M 12V9AH应急照明系统电池
NP系列介绍1、维护简单：充电时电池内部产生的气体基本被吸收还原成电解液，基本没有电解液减少。 2、持液性高电解液被吸收于特殊的隔板中，保持不流动状态，所以即使倒下也可使用。（倒下超过90度以上不能使用） 3、安全性能优越：由于极端过充电操作失误引起过多的气体时可以放出，防止电池的破裂。 4、自放电极小：用特殊铅钙合金生产板栅，把自放电控制在最小。 5、寿命长（设计寿命3～6年）经济性好：电池板栅采用耐腐蚀性好的特种铅钙合金，同时采用特殊隔板能保住电解液，再同时用强力压紧正板活性物质，防止脱落，所以是一种寿命长、经济的电池。 6、内阻小：由于内阻小，大电流放电特性好。 7、深放电后有优良的恢复能力：万一出现长期放电，只要充分充电，基本不出现容量降低，很快可以恢复。
规格： Neuton Power NP1290M 电池 也可以用作 康提基钓鱼电池 家用报警电池 铬电池的 12 伏 9 安培小时密封铅酸 （SLA） 电池，带螺母和螺栓 （T3） 端子，采用铅钙合金和吸收玻璃毡 AGM 技术制成，可实现完全免维护和高性能的操作。玻璃纤维垫分离器和高电池压缩性通过在最极端条件下提供卓越的抗振性来延长电池寿命。所有 12V 9Ah 铬电池品牌 AGM 电池均采用最优质的材料制造并经过严格测试，以确保安全性、OEM 兼容性、有效性和最佳性能。 12V 9Ah 电池特点： 获得专利的密封柱可防止腐蚀，从而延长电池寿命 无溢出，
寿命1、放电深度 放电深度即使用过程中放电到何程度开始停止。100%深度指放出全部容量.铅酸蓄电池寿命受放电深度影响很大，设计考虑的重点就是深循环使用、浅循环使用还是浮充使用.若把浅循环使用的电池用于深循环使用时，则铅酸蓄电池会很快失效。 因为正极活性物质二氧化铅本身的互相结合不牢,放电时生成硫酸铅，充电时又恢复为二氧化铅，硫酸铅的摩尔体积比氧化铅大，则放电时活性物质体积膨胀。若一摩尔氧化铅转化为一摩尔硫酸铅，体积增加95%。这样反复收缩和膨胀，就使二氧化铅粒子之间的相互结合逐渐松弛，易于脱落。若一摩尔二氧化铅的活性物质只有20%放电，则收缩、膨胀的程度就大大降低，结合力破坏变缓慢。因此，放电深度越深,其循环寿命越短。 2、过充电程度 过充电时有大量气体析出，这时正极板活性物质遭受气体的冲击，这种冲击会促进活性物质脱落；此外，正极板栅合金也遭受严重的阳极氧化而腐蚀，所以电池过充电时会使应用期限缩短。 3、温度的影响 铅酸蓄电池寿命随温度升高而延长。在10℃~35℃间，每升高1℃，大约增加5~6个循环，在35℃~45℃之间，每升高1℃可延长寿命25个循环以上，高于50℃则因负极硫化容量损失而降低了寿命。 电池寿命在一定温度范围内随温度升高而增加，是因为容量随温度升高而增加。如果放电容量不变，则在温度升高时其放电深度降低，固寿命延长。 4、硫酸浓度的影响 酸密度的增加，虽对正极板容量有利，但电池的自放电增加，板栅的腐蚀也加速，也促使二氧化铅的松散脱落，随着蓄电池中使用酸密度的增加，循环寿命下降。 5、放电电流密度的影响 随着放电电流密度增加，电池的寿命降低，因为在大电流密度和高酸浓度条件下，促使正极二氧化铅松散脱落。
相关商品
|
